초심도 카메라
UPLUS ENGINEERING외관검사의 상식을 뒤엎는 사선에서 검사하는 카메라
초심도 카메라 대각선에서도 전면에 초점!
![](/pimg/img_SFC_01_kr.png)
![](/pimg/img_SFC_02_kr_200421.png)
육안으로만 가능했던 검사를 초심도 카메라로 실현
육안 검사 처럼 사선에서 촬영할 때 일반 카메라는 화상의 일부에만 초점을 맞춰 원근법이 생기므로, 촬영된 화상은 검사에 적합하지 않습니다.
초심도 카메라는 이러한 문제점을 전부 해결해드립니다.고정밀 검사를 실현할 뿐만아니라 검사 현장의 원가 절감에도 크게 공헌합니다.
대상기종
VTV-9000ST VTV-9000miniR VTV-9000mini
육안 검사의 메리트를 ViSCO가 초심도 카메라로 실현!
1. 스크래치나 요철 등 결함이 보다 선명하게 보인다
사선에서 촬영함으로써, 위에서 촬영 할 때에는 발견하지 못했던 스크래치나 요철도 잘 보입니다.
정반사광으로
스크래치의 그림자를 생성하여 높은
콘트라스트를 얻어냅니다.
초심도 카메라
![](/pimg/img_SFC_04.png)
![](/pimg/img_SFC_04.png)
일반 카메라로 바로 위에서 촬영
![](/pimg/img_SFC_05.png)
![](/pimg/img_SFC_05.png)

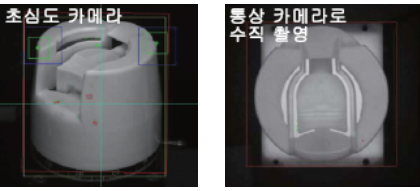

2. 바로 위에서 촬영시에는 보이지 않던 부분도 검사 가능
위에서는 보이지 않던 복잡한 형태도 사선에서는 일목요연. 검사가 필요한 부분을 촬영 가능합니다.
<보도 용 단자 검사>
<수지 성형 제품의 결여 검사>
![](/pimg/img_SFC_07_kr.png)
![](/pimg/img_SFC_07_kr.png)
3. 3면을 동시에 촬영하는 입체검사가 가능
검사면의 갯수만큼 카메라나 조명을 준비하지 않아도 됩니다. 한번의 촬영으로 3면의 정밀한 화상을 취득할 수 있기에 적은 카메라와 촬영 횟수로 검사가 가능해져,검사 전체의 고속화+원가절감을 실현하였습니다.
수평,수직 방향에서 촬영시에는 볼수 없었던 커넥터 구멍 부분의 결함도 초심도 카메라로 검출 가능합니다.
![](/pimg/img_SFC_08.png)
수직 촬영
![](/pimg/img_SFC_09.png)
![](/pimg/img_SFC_09.png)
수평 촬영
![](/pimg/img_SFC_10.png)
![](/pimg/img_SFC_10.png)
정면에서 촬영
![](/pimg/img_SFC_11.png)
![](/pimg/img_SFC_11.png)
입체검사에 관하여
장치 설계의 단순화,설치 자유도 향상
회전시켜 촬영함으로써 전방위 사각지대가 없는 검사가 가능!
![](/pimg/img_SFC_12.png)
![](/pimg/SFC4.gif)
![](/pimg/img_SFC_13.png)
초심도 카메라의 사용 예
초심도 카메라는 다음과 같은 다양한 검사에서 사용 가능합니다.
- 수지성형품의 3면 동시 촬영 입체 검사
- 프레스 핏 단자의 TP검사와 폭 검사
- 커넥터 감합부의 갭 검사
- 커넥터 핀 첨단 검사
- 대형 성형품 내곽 벽면의 상처 검사
- 리드 프레임위의 전체 수지성형부 검사
- 로봇의 위치 지정
코너 부분의 미성형 검사
![](/pimg/img_SFC_14.png)
![](/pimg/img_SFC_14.png)
BGA,LGA의 평탄도 검사
![](/pimg/img_SFC_15.png)
![](/pimg/img_SFC_15.png)
하드웨어 사양
초심도 1200만 화소 흑백
모델 | 화소수 (pixel) |
화상 전송 속도 | 외형사이즈 (W) x (H) x (D) |
||
---|---|---|---|---|---|
표준모드 | 고속모드 | ||||
![]() |
VTC-R120M0 S-Series |
4080 x 3000 | 67ms (15fps) |
19ms (54fps) |
35 x 35 x 40.7 mm |
※가로로 스크롤 할 수 있습니다.
※가로로 스크롤 할 수 있습니다.
초심도 500만 화소 흑백/컬러
모델 | 화소수 (pixel) |
화상 전송 속도 | 외형사이즈 (W) x (H) x (D) |
||
---|---|---|---|---|---|
표준모드 | 고속모드 | ||||
![]() |
VTC-D050M0 S-Series |
2448 x 2048 | 29ms (35fps) |
- | 35 x 35 x 40.7 mm |
![]() |
VTC-D050C0 S-Series |
||||
![]() |
VTC-R050M0 S-Series |
2448 x 2048 | 29ms (35fps) |
7.6ms (132fps) |
35 x 35 x 40.7 mm |
![]() |
VTC-R050C0 S-Series |
※가로로 스크롤 할 수 있습니다.
